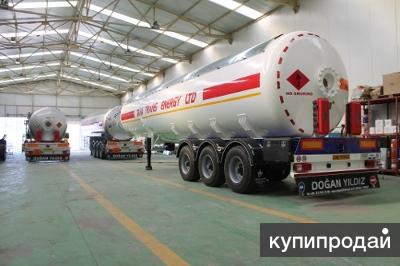

Газовоз полуприцеп DOGAN YILDIZ 45 м3

Производитель
DOĞAN YILDIZ, модель DYZ

Тип цистерны
Горизонтальный цилиндрический

Код
AD 2000 CODE-PED97/23/EC

Температурный режим
min -40 ̊C / max +50 ̊C

Рабочее давление
17,5 bar

Тестовое давление
26,5 bar

Сталь
Сертифицированная 3,1b P355

Наружный диаметр цистерны
2450 мм

Масса без нагрузки
14100 кг

Масса транспортируемого газа, кг
При удельной плотности 0,56 кг/м 3 , при условии заполнения 85% = 21420 кг

Снаряженная масса цистерны
35520 кг

Нагрузка на ССУ тягача
12500 кг

Нагрузка на тележку/ось
22020/7340 кг

Толщина стали
10 мм

Толщина стали передней и задней стенки
12 мм

Общая длина полуприцепа
12600 мм

Вместимость геометрическая
45 м 3

Оборудование цистерны
Фланцевый блок DN50 Турция (2 шт)
Фланцевый блок DN80 Турция (1 шт)
2-х дюймовый предохранительный клапан: REGO A8434G (2 шт)
4-х дюймовый магнитный указатель уровня: ROCHESTER (1 шт)
3/4 дюймовый ограничительный клапан для манометра: Турция (1 шт)
Термометр (-30/60 C) Ø63: PAKKENS (1 шт)
Глицериновый виброустойчивый манометр (0-25 бар), Ø 63: PAKKENS (1 шт)
Гидравлический привод: Турция (1 шт)
2-х дюймовый гидравлический клапан: Турция (2 шт)
3-х дюймовый гидравлический клапан: Турция (1 шт)
2-х дюймовый шаровый кран: BATU (2 шт)
3-х дюймовый шаровый кран: BATU (1 шт)
2-х дюймовые фланцы: M60X4 Российского типа (3 шт)
Адаптер ACME с коробкой: Турция (3 шт)
Клапан сброса давления REGO (1 шт)
Фильтр: BATU (1 шт)
16-и дюймовый инспекционный лаз: Турция (1 шт)
Заземления: Турция (1 шт)

Покраска полуприцепа

Во время малярных работ на внешней поверхности цистерны, тщательно очищается и удаляются все заусенцы, масло и грязь.
Покрасочные работы выполняются следующим образом:
- на отшлифованную наружную поверхность цистерны, в качестве первого слоя наносится эпоксидная грунтовка (толщина 180 микрон),
- в качестве второго слоя наносится акрилово-полиуретановая грунтовка (толщина 70 микрон),
- в качестве третьего слоя наносится акриловая краска цвет серебренного цвета (RAL 9006).

Шасси
изготовлена из стали 6252, рассчитанная на возможные перегрузки

Оси
Марка: OSMAN КОCH. Грузоподъемность: 3x9 тонн
Тип подвески: пневматическая, барабанные тормоза

Тормозная система
WABCO ABS

Опорные стойки
Марки OMS с удвоенной скоростью, грузоподъемностью 25х2

Шины
размер 385X65X22,5, марка BRIDGESTONE 6+1 шт.

Диски
размер R22,5 6+1 штук, марка JANTSA

Шкворень 2"

Электрическая система
