Листовые ножницы нд 3316

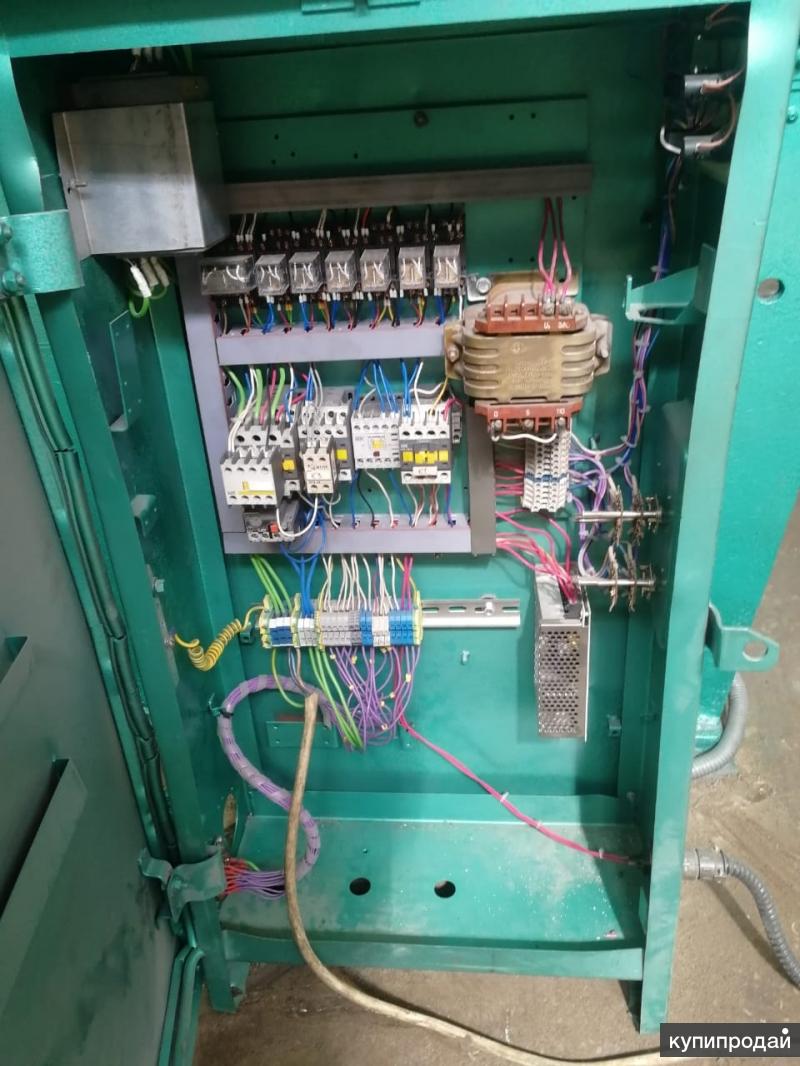

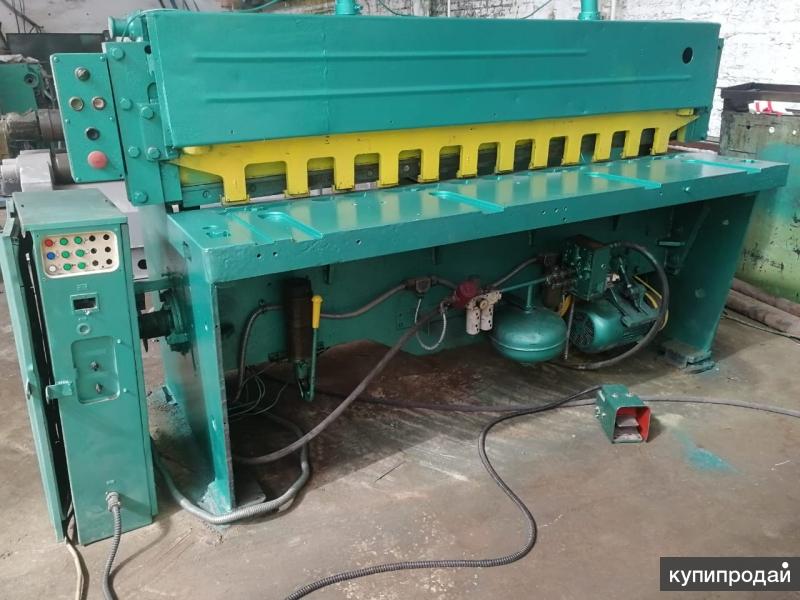

Продам гильотинные ножницы с наклонным ножем НД-3316. В отличном рабочем состоянии, новые ножи, новая электрика.
Ножницы гильотинные НД3316 - это кривошипные листовые ножницы с наклонным ножом, предназначены для резки листового металла с пределом прочности 500МПа и с наибольшими размерами поперечного сечения 4,0х2000мм. Возможна также разрезка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание разрезаемого листа. Ножницы гильотинные НД3316 с ручной настройкой зазора между ножами и ручным приводом заднего упора. Задний упор предназначен для установки заданного размера отрезаемой заготовки. Ножницы серии надежны в работе, просты в эксплуатации, несложны в ремонте.

Ножницы находят широкое применение в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения, судостроения, сельхозмашиностроения и других отраслях промышленности.

Гильотинные ножницы НД 3316 представляет собой листовые кривошипные ножницы с наклонным ножом и используются для разрезания листового металла с максимальными значениями прочности δв ≤ 500 МПа и размерами сечения 4х2000 мм. Принцип работы данного станка заключается в том, чтобы производить попереченую резку листа металла при той толщине и ширине, которая отвечает технической характеристике гильотинных ножниц. Это процесс осуществляется за один ход ножа и при этом продольный разрез листового металла производится очередью повторяющихся резов в момент продвижения листа металла вдоль самой линии реза. В таком случае, сам лист нарезаемого материала может иметь различные цифровые значения: иметь неограниченную длину, при этом ширину определяет величина вылета станины. Стол станка за счет Т-образной формы пазов, обеспечивающих крепление упоров двух видов: переднего и углового, в том числе удлинителей и одиночного паза для крепления бокового упора, а также пазов для удобства рук оператора, улучшает работу с разрезаемым листом и облегчает ее.

Технические характеристики НД3316:

Наибольшая толщина разрезаемого листа с временным сопротивлением σ вр≤ 500 МПа, мм 4,0
Наибольшая ширина разрезаемых листов, мм2000
Частота ходов ножа, мин-1, не менее: холостых65
Ход ножа, мм65
Наибольшая длина отрезаемой полосы при работе с задним упором, мм700
Усилие прижима, кН930
Размеры стола, мм:
Длинна 2300
Ширина500
Габаритные размеры ножниц, мм:
Длинна2900
Ширина1650
Высота1550
Масса ножниц, кг3300
Расход сжатого воздуха , л0,25
Базовая комплектация НД3316:
Ножницы в сборе;
Педаль управления
Руководство по эксплуатации;
